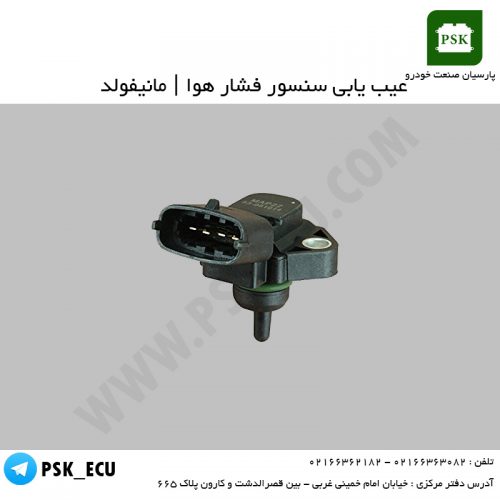

آموزش تعمیرات ایسیو : عیب یابی مانیفولد | عیب یابی سنسور فشار هوا

اثرات خرابی سنسور فشار هوا (آموزش تعمیرات ایسیو ) :

در صورت خرابی سنسور فشار هوای مانیفولد ، مصرف سوخت و تایمینگ جرقه تغییر کرده و خودرو دچار لرزش شده و حتی در بعضی از خودروها ( خودروهایی که سنسور فشار هوا بطور مستقل قرار گرفته اند ) با خرابی سنسور فشار هوا ، خودرو خاموش شده و روشن نمی شود . در خودروهایی که سنسور فشار هوا با دمای هوا بصورت یکپارچه بر روی مانیفولد هوا نصب می شوند . در صورت خرابی سنسور فشار هوا معمولا موتور در حالت درجا خاموش نشده بلکه دچار لرزش شدید و بد کار کردن موتور می شود . البته در این خودرو ها با تغییر زیاد ارتفاع ( سربالایی یا سرازیری ) و زیر بار قرار گرفتن موتور ، خودرو دچار لرزش بسیار شدید شده و در نهایت موتور خاموش می گردد .


مزایا و معایب سیستم سوخت رسانی انژکتوری

خلاصه : در خودروهایی که سنسور فشار هوا بطور مستقل و با یک شیلنگ به مانیفولد هوا متصل می باشند یکی از دلایل روشن نشدن موتور می تواند خرابی سنسور فشار هوا باشد . در خودروهایی که سنسور فشار با سنسور دمای هوا یکپارچه بوده و بطور مستقیم به مانیفولد هوا نصب می شوند خودرو در حالت درجا در صورت خرابی سنسور فشار هوا خاموش نشده بلکه در اثر تغییر زیاد ارتفاع ( سرازیری و سربالایی ) خودرو خاموش می شود . که علت اصلی خراب بودن سنسور فشار هوا می باشد .


عیب یابی سنسور اکسیژن
سنسور فشار هوای مانیفولد
سنسور دمای آب

نحوه عیب یابی سنسور فشار هوا ( آموزش تعمیرات ایسیو ) :

الف – عیب یابی مانیفولد با استفاده از دستگاه عیب یاب ( دیاگ ) ( آموزش تعمیرات ایسیو ) :

در صورت خرابی سنسور فشار هوا در حافظه واحد کنترل الکترونیکی ( ای سی یو ) ثبت می شود و در بعضی از خودروها باعث روشن شدن لامپ عیب یاب در صفحه داشبور خودرو می گردد . ابتدا خطای سنسور فشار هوا را در قسمت پاک کردن خطاها توسط دستگاه دیاگ ( عیب یاب ) پاک کرده و سپس در قسمت پارامتر به تجزیه و تحلیل مقدار فشار هوا در حالت روشن بودن موتور می پردازیم .

نکته ( آموزش تعمیرات ایسیو ) :

در صورت خرابی یا قطع بودن سنسور فشار هوا ، مقدار فشار هوای مانیفولد را در قسمت پارامترها به اندازه فشار هوای جو نشان می دهد . ( 800 الی 900 میلی بار ) و یا بیشتر از فشار جو ( حدود 1200 میلی بار ) را نشان می دهد .


دیود چیست ؟
عیب یابی سنسور دمای آب
سنسور موقعیت دریچه گاز

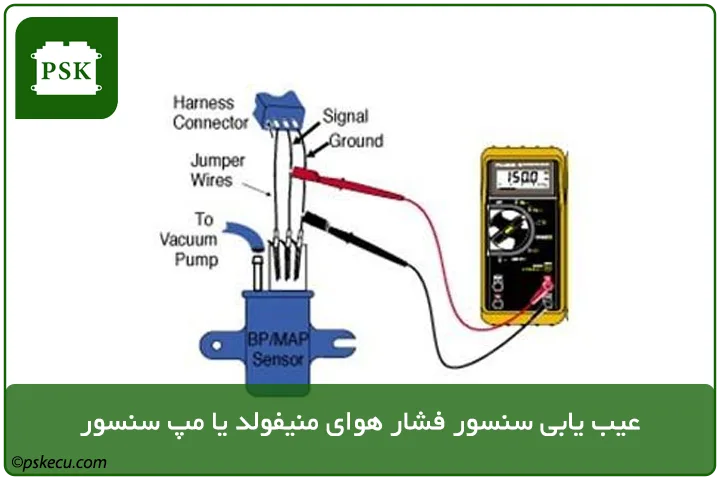

ب – عیب یابی مانیفولد با استفاده از دستگاه مولتی متر ( قسمت ولت متر ) ( آموزش تعمیرات ایسیو ):

ابتدا کلید یا سلکتور دستگاه را روی ولت متر DC قرار داده و سپس سیم مسکی را در قسمت منفی یا COM و سیم قرمز را در قسمت ولت V قرار داده و دو سر سیم های مشکی و قرمز را به پایه های 3 و 4 سنسور وصل کرده و اعمال ولتاژ 5 ولت به پایه های مربوطه ( طبق نقشه ) و ایجاد فشارهای مختلف در دهانه سنسور طبق جدول استاندارد ، ولتاژ خروجی سنسور را در فشارهای مختلف اندازه گیری کرده و با جدول استاندارد مربوطه مقایشه نمائید . در صورت داشتن اختلاف زیاد ، قطعه معیوب بوده و باید تعویض گردد .

آموزش تعمیرات ایسیو : دیاگرام مانیفولد | آموزش سنسور های خودرو - عیب یابی مانیفولد

دیاگرام مانیفولد | آموزش سنسور های خودرو – عیب یابی مانیفولد

آموزش تعمیرات ایسیو : دیاگرام مانیفولد | علائم سیمبولیک - عیب یابی مانیفولد

دیاگرام مانیفولد | علائم سیمبولیک – عیب یابی مانیفولد

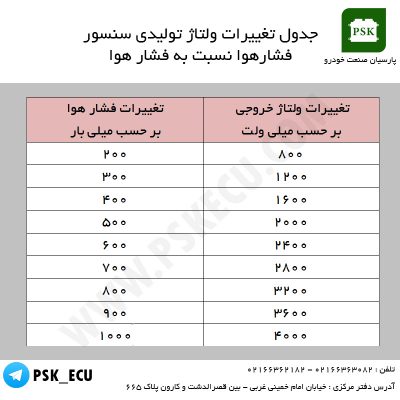

جدول تغییرات ولتاژ تولیدی سنسور فشار هوا نسبت به فشار هوا

جدول تغییرات ولتاژ تولیدی سنسور فشار هوا نسبت به فشار هوا – عیب یابی مانیفولد

نکته : توصیه می شود سنسورهایی که تست ولتاژ دارند و به خصوص ولتاژ مورد نیاز برای تست سنسور 5 ولت باشد . روی خودرو با استفاده از دستگاه مخصوص و یا با اسفاده از دو عدد سوزن ته گرد و دستگاه مولتی متر ( قسمت ولت متر ) طبق نقشه مربوطه ولتاژ خروجی سنسور ر در فشارهای مختلف تست کنید .



در آموزش بعدی در رابطه با سنسور دمای خنک کننده ( CTS , WTS ) یا سنسور دمای آب خودرو صحبت خواهیم کرد .
