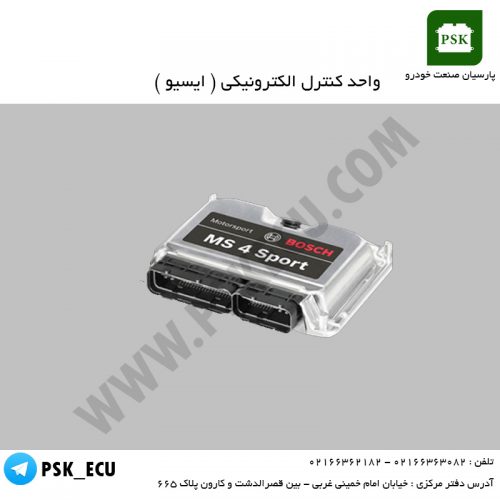

ایسیو چیست ؟ ( بخش دوم )

در  بخش اول آموزش ” ایسیو چیست ؟ ” در مورد ماهیت ایسیو ، عملکرد و معرفی اجزاء تشکیل دهنده آن صحبت کردیم . برای ادامه این آموزش با ما همراه باشید …

بر اساس اهمیت هر قسمت ، به شرح هر کدام یک از اجزاء اصلی می پردازیم :

۱ – کانکتور و پین ها :

تعداد کانکتور و پین ها در ecu های مختلف متفاوت بوده اما به طور کلی از نظر کانکتور در ECU های مختلف به یک یا دو یا سه و حتی در بعضی موارد به چهار کانکتور تقسیم بندی می شوند و از نظر تعداد پین یا پایه ۳۵ و ۵۵ و ۸۱ و ۸۸ و ۹۰ و ۱۱۲ و … می باشند که در بخش انواع ایسیو ها به طور کامل به همراه تصویر شرح داده خواهد شد .

۲ و ۳ – پوسته یا بدنه بالایی و پایینی :

پوسته یا بدنه Ecu در حقیقت به عنوان محافظ سخت افزاری ایسیو بوده و لایه ای جهت نصب روی خودرو و طرف دیگر به عنوان رادیاتور خنک کننده برد الکترونیکی ای سی یو نیز می باشد . توجه داشته یاشید که منفی ecu از طریق پوسته یا بدنه ecu تامین نمی شود . بلکه به طور مستقل از طریق یک سری پین های ایسیو به سیم کشی اصلی بدنه و در نهایت به بدنه خودرو متصل می باشد .

  • پلاک یا لیبل ایسیو :

    پلاک یا لیبل ایسیو در حقیقت نشان دهنده شناسنامه و هویت ECU بوده که به طور مشترک توسط سازندگان ECU و شرکتهای خودرو سازی در نظر گرفته می شود . البته پلاک یا لیبل روی ایسیو در خودروها متفاوت بوده و معنا و مفهوم زیادی دارند که به چند مورد از آنها اشتره می کنیم .

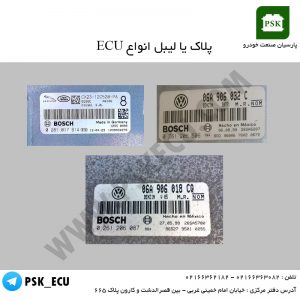

پلاک یا لیبل انواع ایسیو | آموزش تعمیرات ایسیو

پلاک یا لیبل انواع ایسیو | آموزش تعمیرات ایسیو


همچنین بخوانید :

خازن چیست؟

ایسیو چیست ؟ | واحد کنترل الکترونیکی | قسمت اول

سنسور کوبش | سنسور ناک | Knock Sensor

عیب یابی سنسور ناک | عیب یابی سنسور کوبش

فیلم آموزش تستر ایسیو | فیلم تستر ecu

نحوه کار با پروگرامر برای برنامه ریزی ایسیو

فیلم آموزش پروگرام کردن ایسیو | K TAG ایسیو


پلاک یا لیبل ایسیو نشاندهنده موارد ذیل می باشد :

۱ – شرکت سازنده ایسیو : در اکثر Ecu ها آرم یا نام شرکت سازنده Ecu بر روی پلاک Ecu نوشته میشود مانند : SIMENS – VALEO – SAGEM – MAGNETI MARELI – BOSCH – VDO و …

۲ – کشور سازنده ایسیو : در بعضی از Ecu ها کشور سازنده ( مونتاژ کننده ) ایسیو بر روی پلاک ای سی یو نوشته می شود مانند : africa – franci – hungary – china و …

۳ – شرکت خودروسازی : بر روی پلاک اکثر ایسیو ها اسم یا آرم شرکت خودرو سازی که در محصولات آنها مورد استفاده قرار می گیرد نوشته می شود .

۴ – شماره سریال ایسیو

۵ – شماره شناسایی ecu : شماره شناسایی ایسیو در حقیقت همان شماره شناسایی مشخصات فنی و خصوصیات ایسیو بوده که در هنگام کار با دستگاه عیب یاب ( دیاگ ) این شماره توسط دستگاه تایید می شود و تایید این شماره توسط دستگاه دیاگ به مفهوم آن است که قادر به شناسایی سیستم سوخت رسانی انژکتوری ( ایسیو ) آن خودرو است . و می توان خودرو را عیب یابی کرد .

۶ – شماره تغییرات ایسیو : این شماره نشاندهنده هر گونه تغییرات در Ecu بوده که توسط شرکت سازنده Ecu و خودروسازی بر روی آن انجام می گیرد .

۷ – سری نوع سیستم انژکتور

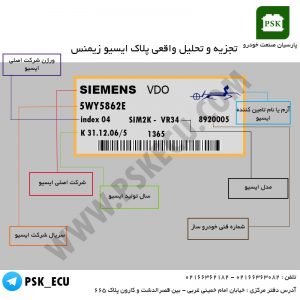

تجزیه و تحلیل واقعی پلاک ایسیو زیمنس | آموزش تعمیرات ECU

تجزیه و تحلیل واقعی پلاک ایسیو زیمنس | آموزش تعمیرات ECU

  • برد الکترونیکی ایسیو :

    برد الکترونیکی ECU که اصلی ترین قسمت ایسیو بوده ، در حقیقت قسمت سخت افزاری بوده که شامل قطعات الکترونیکی می باشند که از نظر شکل ظاهری و تعداد در ایسیو های مختلف متفاوت بوده ولی به طور کلی دارای اجزاء اصلی یکسانی می باشند که عبارت است از : ۱ – انواع IC ها – مدار چاپی   ۲ – انواع ترانزیستورها   ۳ – انواع دیودها   ۴ – انواع خازن ها   ۵ – انواع مقاومت ها و …

برد الکترونیکی ایسیو و اجزای داخلی | دوره تعمیرات ایسیو

برد الکترونیکی ایسیو و اجزای داخلی | دوره تعمیرات ایسیو

انواع ECU :

ساخت ایسیو های تخصصی به خصوص ecu موتور در دنیا کاملا انحصاری بوده و تعداد شرکتهای سازنده ایسیو موتور بسیار محدود بوده که می توان به چند نمونه از شرکتهای سازنده ECU اشاره کرد . شرکتهای :

  1. بوش ( BOSCH )

  2. زیمنس ( SIEMENS VDO )

  3. ساژم ( SAGEM )

  4. والو ( VALEO )

  5. ماگنت مارلی ( MAGNETI MARELI )

  6. فورد ( FORD )

  7. دلکو ( DELCO )

  8. NIPP[M DENSO

  9. HITACHI

  10.  و غیره …

تصاویری از انواع ایسیو ها از نظر نوع شرکت :

ایسیو بوش | ایسیو پژو 206 صندوقدار | ایسیو وانت پیکان

ایسیو بوش | ایسیو پژو ۲۰۶ صندوقدار | ایسیو وانت پیکان

ایسیو بوش | ایسیو زانتیا | ایسیو زیمنس | ایسیو پژو 407 | آموزش تعمیرات ایسیو

ایسیو بوش | ایسیو زانتیا | ایسیو زیمنس | ایسیو پژو ۴۰۷ | آموزش تعمیرات ایسیو

ایسوس پراید | ایسیو پژو 405 | ایسیو سمند | ایسیو 132 131

ایسوس پراید | ایسیو پژو ۴۰۵ | ایسیو سمند | ایسیو ۱۳۲ ۱۳۱

نکته : ایسیو نوع زیمنس ( SIEMENS VDO ) بکار رفته در پراید و محصولات ایران خودرو دارای ۵ مدل می باشد : CI1 – CI2 – CI3 – CI4 – CI5 که این پنج مدل تفاوت های زیادی با هم دارند از جمله : فرمان هیدرولیک – گاز سوز بودن – ترمز ABS و … که توصیه می شود به جای یکدیگر استفاده نکنید .

ادامه دارد …
