سنسور سرعت خودرو (کیلومتر) | Vehicle Speed Sensor

سنسور سرعت خودرو یا سنسور کیلومتر وظیفه دارد که سرعت خودرو را در حالتهای مختلف اندازه گیری کرده و به واحد کنترل الکترونیکی ( ایسیو ) ارسال کند و ایسیو نیز بر اساس اطلاعات دریافتی از این سنسور مقدار پاشش سوخت را برای وضعیت های مختلف حرکت خودرو : حرکت در دور آرام ، شتاب گیری و توقف خودرو  و … تنظیم می کند.

سنسوری است که سرعت خودرو را با استفاده از چرخدنده مستقر بر شافت خروجی گیربکس« و در برخی خودروها، خروجی دیفرانسیل » به پشت آمپر و ecu ارسال می کند.

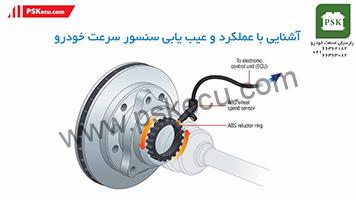

خودروهای خیلی جدید این سنسور را ندارند بلکه ecu این اطلاعات را با در نظر گرفتن میانگین سرعت چرخها که از سنسور سرعت چرخها که برای سیستم ترمز ABS لحاظ شده دریافت می کند.

یکی دیگر از مباحثی که در دوره آموزش تعمیرات ایسیو و بردهای الکترونیکی خودرو در مجموعه ما و در قسمت برق بررسی می شود، سنسور سرعت خودرو می باشد و در ادامه نیز به طور خلاصه این سنسور را بررسی می کنیم.

نکته :

این سنسور در دو مدل ساخته شده که یکی با سیم کیلومتر و دیگر بدون سیم کیلومتر که نوع با سیم کیلومتر در خودروهای قدیمی انژکتوری بکار می رفته و کارکرد کیلومتر در صفحه داشبورد به صورت مکانیکی می باشد ( غیر دیجیتالی ) و نوع دیگر یعنی سنسور سرعت خودرو بدون سیم کیلومتر در خودروهای جدید بکار می رود و کارکرد کیلومتر در صفحه داشبورد به صورت دیجیتالی نشان داده می شود .

در طرح جدیدتر این سنسور در خودروها ، چرخ دنده پلاستیکی روی دیفرانسیل و سر سنسور حذف شده است .

اساس کار سنسور سرعت خودرو

اساس کار سنسور سرعت خودروها همانند سنسور موقعیت میل سوپاپ از نوع القایی اثر هال بوده که با چرخش چرخ دنده و یا محور سنسور سرعت خودرو و میدان مغناطیسی تغییر کرده و سیگنالها را به صورت موج مربعی به واحد کنترل الکترونیکی ( ایسیو ) ارسال می کند .

مکان نصب سنسور سرعت خودرو

مکان نصب حسگر سرعت خودرو با توجه به نوع محرک خودرو ( محرک عقب و یا جلو ) در خودروهای مختلف متفاوت می باشد .

• در خودروهای محرک جلو مانند : پراید ، پژو ، زانتیا و اکثر خودروهای امروزی بر روی پوسته دیفرانسیل نصب می شود .
• در خودروهای محرک عقب مانند : پیکان ، نیسان وانت و … بر روی گلدانی عقب گیربکس ( شفت خروجی گیربکس ) نصب می شود .
• بر روی شفت خروجی گیربکس و بر روی دنده کیلومتر شمار قرار می گیرد.وظیفه اش ارسال سیگنال متناسب با شفت خروجی گیربکس به ECU و پشت آمپر جهت نمایش سرعت خودرو می باشد

علائم خرابی سنسور کیلومتر یا سنسور سرعت خودرو

مهمترین علائم خرابی سنسور کیلومتر ( سرعت ) خودرو به شرح ذیل است :

1. از کار افتادن نشانگر کیلومتر در پشت آمپر
2. شلاقه زدن عقربه کیلومتر
3. خاموش شدن خودرو در دست اندازها و گاها پشت چراغ قرمز و در کل هنگام رها یکمرتبه ای پدال گاز

برای آشنایی بیشتر با علائم خرابی این سنسور به این لینک مراجعه کنید.
