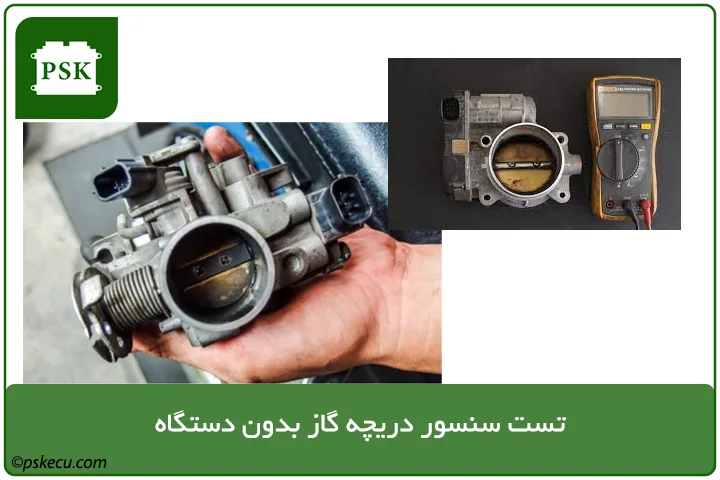

تست سنسور دریچه گاز بدون دستگاه

تست با مولتی متر

در این نوشته کوتاه از سایت پارسیان صنعت خودرو، بهترین آموزشگاه تعمیرات ECU به بررسی مطلب ” تست سنسور دریچه گاز بدون دستگاه ” می پردازیم.

سنسور موقعیت دریچه گاز ( یا به اختصار سنسور دریچه گاز ) وظیفه دارد که درصد باز بودن دریچه گاز را اندازه گیری کرده و به واحد کنترل الکترونیکی ( ایسیو ) ارسال کند و ایسیو نیز بر اساس اطلاعات دریافتی از این سنسور ، مقدار پاشش سوخت را نسبت به مقدار باز بودن آن ( مقدار هوای ورودی به موتور ) تغییر می دهد .

برای تست سنسور دریچه گاز بدون دستگاه به روش زیر عمل نمایید :

سنسور دریچه گاز سه پایه دارد :

1. GND > از سمت ایسیو
2. sig ( صفر الی 5 ولت ) > به سمت ایسیو
3. +5V > از سمت ایسیو

جهت تست پتانسیومتر باید مولتی متر را روی حالت تست اهمی قرار دهیم، سپس مقدار اهم پایه های 1 و 3 را اندازه می گیریم. ( با توجه به مدل پتانسیومتر مقدار اهم متغیر می باشد )

سپس اهم پایه های 1 و 2 و سپس 2 و 3 را اندازه گیری کرده و پایه ولوم پتانسیومتر ( پایه متغیر ) را می چرخانیم، مقدار اهم باید بدون قطع شدن و یا بیش از حد کم یا زیاد شدن، تغییر کند.

مهمترین نشانه های خرابی سنسور دریچه گاز

• گاز خوردن خودرو ( گاز هرز و اضافی )
• خاموش شدن خودرو
• بالا رفتن مصرف سوخت
• کاهش دور موتور در سرعت های کم
• افزایش با تاخیر دور موتور
• خفه شدن موتور خودرو

یکی از سرفصل هایی که در دوره تعمیرات ایسیو در مجموعه ما آموزش داده می شود، نحوه تست تمامی سنسورها و عملگرهای خودرو نظیر :

• سنسور اکسیژن
• سنسور میل سوپاپ
• سنسور دمای آب
• سنسور 118 درجه
• سنسور دمای هوای ورودی
• گرمکن هوزینگ دریچه گاز
• و …

می باشد. اگر مایل به کسب اطلاعات بیشتر در رابطه با این دوره هستید، روی این لینک کلیک کنید.
