آموزش ایسیو | تعمیر و عیب یابی سیستم ایموبلایزر | قسمت اول

چراغ اخطار ایموبلایزر :

بر حسب مدل خودرو و مشخصات قطعات ، وضعیت سیستم ایموبلایزر توسط یک چراغ قرمز رنگ و بصورت زیر نمایش داده می شود :

چشمک زدن با یک چشمک در ثانیه : سوئیچ بسته و سیستم ایموبلایزر فعال می باشد .

کاملا خاموش : سیستم ایموبلایزر غیر فعال می باشد .

چشمک زدن سریع با چهار چشمک در ثانیه : سوئیچ باز و سیستم ایموبلایزر فعال می باشد .

دائم روشن : سوئیچ باز و سیستم ایموبلایزر دارای ایراد می باشد و به درستی عمل نمی کند .

موقعیت این چراغ بر حسب مدل خودرو و سیستم ایموبلایزر متفاوت است ( صفحه نشانگر ، کلید قفل مرکزی ، چراغ های داخلی ) این چراغ توسط واحد الکترونیکی ایموبلایزر کنترل می شود .

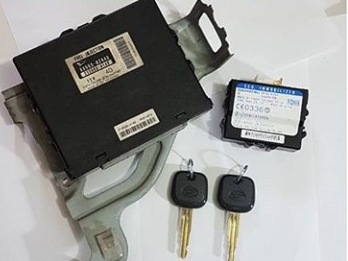

عکس

کنترل سیستم ایموبلایزر :

در مدل های قدیمی ، سیستم ایموبلایزر توسط ریموت کنترل مادون قرمز قفل مرکزی عمل می کرد . یعنی با قفل شدن درها توسط ریموت ، سیستم ایموبلایزر فعال شده و با باز شدن قفل ها توسط ریموت ، این سیستم غیر فعال می گردد .

بنابراین در آن مدل ها ، در صورت بروز ایراد در سیستم قفل مرکزی ( گیرنده یا فرستنده ) ، نه تنها عملکرد قفل مرکزی مختل می گردد بلکه موتور خودرو نیز روشن نمی شد .


ثبت نام دوره آموزش ایسیو – کلیک کنید !


عکس

در خودروهای جدید ، سیستم ایموبلایزر توسط یک چیپ مغناطیسی کد دار که بدون باتری عمل می کند ، کنترل کارت ( بر حسب مدل خودرو ) نصب می شود و دارای یک کد الکترونیکی محرمانه می باشد که برای خودرو های مختلف ، متفاوت می باشد .

عکس

نکته : در اکثر سیستم ها ، چیپ مغناطیسی به تنهایی قابل تعویض نیست و در صورت خرابی ، می بایستی کلید یا کارت را بطور کامل تعویض نمود .

عکس

عکس

عکس

بررسی انواع ایموبلایزرهای مورد استفاده در ماشین های ایران خودرو

XU7 BOSCH M 7.4.4 :

اجزای سیستم :

۱ – تگ سوییچ با مشخصات ۷۹۳۶ ( محل قرارگیری در داخل ریموت سوییچ ) : این قطعه بر روی قاب ریموت نصب می شود و هنگامی که تحت تاثیر میدان مغناطیسی آنتن قرار می گیرد کدهایی که بر روی آن ایجاد شده است را جهت تبادل اطلاعات به قطعه ICU انتقال می دهد .

۲ – آنتن ایموبلایزر ( محل قرارگیری دور مغزی سوییچ ) : این قطعه وظیفه تبادل بین TAG سوییچ و SMARTRA ( ICU ) را دارد .

۳ – واحد SMARTRA – ICU ( محل قرارگیری پشت آمپر ) : این قطعه به عنوان واسط بین آنتن و ECU عمل می کند ولی کدی در خود ذخیره نمی کند و نیازی به معرفی ندارد .

عکس

نقشه ارتباطی بین اجزاء ایموبلایزر :

از آنجایی که شماره پایه های سوکت SMARTRA – ICU بر روی قطعه قابل رویت نمی باشد ، از شکل زیر جهت شناسایی پایه های آن استفاده می شود .

  • پایه شماره ۱ : مثبت آنتن

  • پایه شماره ۵ : منفی آنتن

  • پایه شماره ۹ : مثبت باطری

  • پایه شماره ۴ : منفی باطری

  • پایه شماره ۲ : INPUT / OUTPUT

عکس

شرایط تعریف کلید ( شرایط تعریف سوئیچ ) :

۱ – جهت معرفی کلید و یا عیب یابی ابتدا لازم است شرایط سیستم در قسمت Immublizer در منوی معرفی کلید در عیب یاب iko diag ملاحظه شود .

عکس

۲ – در صورتی که کد اشتباه وارد ایسیو شود جهت حفظ شرایط امنیتی وارد شرایط Antiscan Running خواهید شد و جهت برطرف شدن آن لازم است مطابق جدول زیر زمان لازم جهت خارج شدن از این حالت رعایت شود ممکن است ایراد از ناحیه SMARTIRA – ICU باشد به همین منظور ابتدا با قطعه جایگزینی SMARTRA – ICU از صحت عملکرد آن اطمینان حاصل نمایید و پس از آن جهت برطرف شدن حالت Anstiscan Running خارج شده و در بخش immobolizer status عبارت no antiscan in progress ظاهر گردد و پس از آن با وارد کردن کد صحیح عمل تعریف کلید را کامل نمایید .

عکس

۳ – جهت معرفی یک کلید جداگانه بهتر است ابتدا ایسیو به حالت Neutral بازگردانده شود و پس از معرفی مجدد ایسیو در منوی انتخاب تعداد کلید عدد ۲ انتخاب شود و تگ جدید به همراه تگ قبلی معرفی شوند .

۴ – در سیستم ایموبلایزر بوش SMARTRA-ICU نیاز به معرفی ندارد .

۵ – در هنگام تعویض ایسیو موتور به عنوان مثال به دلیل ایراد موتوری با توجه به اینکه این قطعه MASTER بوده و کدها در مرحله تعریف کلید در این قطعه ثبت می گردد و قابلیت پاک کردن کد از ایسیو وجود ندارد باید ح تما ۲ عدد تگ TAG جدید با استفاده از  گزینه virgin – learning ecu / keys virgin learning تعریف شوند . لازم به ذکر است در فرآیند تعریف کلید اگر فقط یک تگ تعریف گردد موتور روشن نخواهد شد .

۶ – در هنگام تعویض آزمایشی ایسیو موتور با خودروی مشابه فقط کافی است ایسیو و تگ های خودرو مشابه بر روی خودروی معیوب نصب شده و نیاز به تعویض ایسیو نمی باشد .

۷ – در صورت استفاده از گزینه NEUTRALIZE در نرم افزار ایکو دیاگ برای ریست کردن ایسوی موتور ، ایسیو موتور ریست می گردد . در این حالت کلیدهای تعریف شده برای ایسیو از حافظه قطعه پاک می شوند اما کد کلید اولیه در حافظه ایسیو باقی می ماند و امکان تعریف نمودن آن با کد کلید متفاوت وجود ندارد ; اما می توان ۲ عدد تگ TAG جدید با همان کد قبلی برای ایسیو تعریف کرد .

لازم به توضیح است که این مدل ایموبلایزر در خودروهای پژو ۴۰۵ و پارس می باشد .

ادامه دارد …
