بررسی آی سی HIP9011
آی سی HIP9011 پردازشگر سیگنال ضربه KNOCK موتور استفاده شده در ای سی یو های ساژم است. این آی سی جهت آشکارسازی انفجار ناگهانی ( KNOCK یا PING ) در موتورهای احتراق داخلی طراحی شده است .
شرح پایه های آی سی HIP9011
| شماره پایه | نام پایه | وظیفه |
| ۱ | VDD | ولتاژ تغذیه |
| ۲ | GND | زمین |
| ۳ | VMID | |
| ۴ | INTOUT | خروجی بافر شده انتگرال گیر – مقدار سیگنال خروجی توسط یک مدار sample & hold هنگامیکه INT/HOLD low است ، نه داشته می شود . |
| ۵و۶ | NC | |
| ۷ | INT/HOLD | وقتی high باشد ، در حالت انتگرال گیر و وقتی low باشد ، در حالت نگه داری مقدار سیگنال می باشد . دارای pull-down داخلی است . |
| ۸ | CS | وقتی low است ، ارتباط با باس SPI برقرار می شود . دارای pull up داخلی است . |
| ۹ | OSCIN | یک کریستال ۴MHZ یا نوسان ساز سرامیکی بین این پایه و پایه ۱۰ متصل می شود . در صورتی که از CLOCK داخلی استفاده شود ، یک مقاومت ۱MOhm تا ۱۰MOhm بین این پایه و پایه ۱۰ متصل می گردد . |
| ۱۰ | OSCOUT | خروجی نوسان ساز ( به شرح پایه ۹ مراجعه کنید ) |
| ۱۱ | SO | خروجی دیتای سریال به باس SPI – این خروجی سه حالته است و توسط باس SP1 کنترل می شود . در صورتی که از آی سی استفاده نمی شود ( CS high باشد ) ، در حالتی که LSB در کلمه Prescaler 1 شود ، آی سی در حالت امپدانس بالا قرار می گیرد . low شدن CS این پایه را در حالت فعال می برد . در حالت رفتن به Diagnostic ، شرایط مذکور بی اثر است . |
| ۱۲ | SI | ورودی دیتای سریال باس SP1 : طول دیتا ۸ بیتی است . دارای pull-up داخلی است . |
| ۱۳ | SCK | ورودی از clock در باس SP1 : در شرایط عادی low است . دیتا در مدار داخلی آی سی در لبه پائین رونده clock منتقل می شود . دارای pull-up داخلی است . |
| ۱۴ | TEST | low شدن این پایه ، آی سی را در حالت Diagnostic قرار می دهد . برای شرایط کار عادی این پایه باید high یا open باشد . دارای pull-up داخلی است . |
| ۱۵ | CH1NI | ورودی غیر معکوس شونده کانال ۱ |
| ۱۶ | CH1IN | ورودی معکوس شونده تقویت کننده کانال یک – با یک مقاومت به ترانسدیوسر متصل می شود .
مقاومت دوم بین این پایه و پایه ۱۷ ( CH1FB ) برای برقراری بهره تقویت کننده متصل می گردد . |
| ۱۷ | CH1FB | خروجی تقویت کننده کانال ۱ به این پایه فیدبک اعمال می کردد . |
| ۱۸ | CH0FB | خروجی تقویت کننده کانال ۰ به این پایه فیدبک اعمال می گردد . |
| ۱۹ | CH0IN | ورودی معکوس شونده تقویت کننده کانال ۰ مشابه تقویت کننده کانال ۱ است با این تفاوت که فیدبک ۱۸ وصل می شود . |
| ۲۰ | CH0NI | ورودی غیر معکوس شونده تقویت کننده کانال ۰ مشابه تقویت کننده کانال ۱ است با این تفاوت که فیدبک به پایه ۱۸ وصل می شود . |
ویژگی های آی سی HIP9011
این آی سی می تواند سیگنال ضربه را از دو سنسور ( جهت موتورهای نوع V ) انتخاب نماید . دارای یک فیلتر قابل برنامه ریزی است که می تواند سیگنال ضربه KNOCK را از نویز تفکیک نماید .
همچنین یک یکسو ساز تمام موج و یک انتگرال گیر نهایتا سیگنالی متناسب با دامنه سیگنال ضربه تولید می کنند .
- این آی سی می تواند از طریق باس SPI تحت کنترل میکرو پروسسور قرار گیرد .
- دارای عناصر دقیق و پایدار
- دارای بهره قابل برنامه ریزی دیجیتالی
- دارای مشخصه فیلتر قابل برنامه ریزی دیجیتالی
- دارای نوسان ساز کریستالی درون آی سی
- مقسم فرکانسی قابل برنامه ریزی – فرکانس های CLOCK تا ۲۴ مگاهرتز
- رنج دمای کاری – ۱۲۵ ~ ۴۰ C

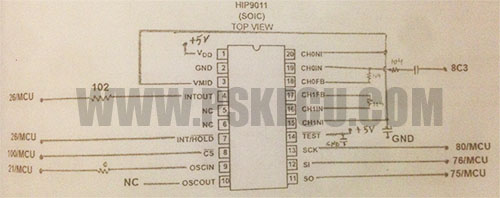

مدار عملی آی سی HIP9011 در SAGEM ECU
