آموزش تعمیرات ECU : بررسی ECU ولئو J34

آموزش تعمیرات ECU - بررسی ECU ولئو J34

آموزش تعمیرات ECU – بررسی ECU ولئو J34ر

از این ECU در ۲۰۶ های تیپ ۲ دریچه برقی استفاده شده است . آی سی برامه ریزی این ECU ها از نوع ایپرام ۸ پایه است .

آموزش تعمیرات ECU - بررسی ECU ولئو J34

آموزش تعمیرات ECU – بررسی ECU ولئو J34

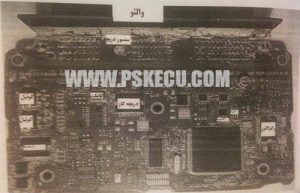

شماره آی سی ایپرام ۹۵۱۶۰ می باشد مشابه آی سی های S2000 ساژم . پایه های منفی دریچه گاز و فن در قسمت بالایی ECU قرار دارد .

آموزش تعمیرات ECU - بررسی ECU ولئو J34

آموزش تعمیرات ECU – بررسی ECU ولئو J34

برنامه یا همان دامپ Dump این ECU از نوع خام می باشد بنابراین بعد از برنامه ریزی و یا استفاده از دیاگ می بایست که تعریف سوییچ شود .

در شکل زیر یک نمونه دیگری از ECU های ولئو نشان داده شده است .

آموزش تعمیرات ECU - بررسی ECU ولئو J34

آموزش تعمیرات ECU – بررسی ECU ولئو J34

۱ – TLE 6220 : درایور سوزن انژکتور ۱ و ۲ و ۳ و ۴

۲ – L9930 : درایور استپر موتور

۳ – MC33291 : درایور فن دور کند ، دور تند ، رله پمپ بنزین ، رله کولر ، چراغ چک ، چراغ STOP

۴ – ۹۵۱۶۰-۴ : حافظه ایپرام ، مربوط به کد سوئیچ – کیلومتر کارکرد – خطاها

۵ – HIP 9011 : درایور مربوط به ناک سنسور

۶ – VND 3N : درایور گرم کن سنسور اکسیژن دوم

۷ – JCI : درایور مربوط به دور موتور و ارتباط با دیاگ

۸ – MICRO – ST10 F 273 : میکرو پردازنده اصلی آی سی که حافظه اصلی فلش نیز داخل آن می باشد .

۹ – CRYSTAL : وظیفه کریستال تولید فرکانس برای میکرو می باشد .

۱۰ – TLE 4471 : رگولاتور برق ۵ ولت

۱۱ – NV04 : درایور مربوط به رله اصلی ( رله دوبل )

۱۲ – VND7 : درایور گرم کن سنسور اکسیژن اول

۱۳ – N652 : درایور کویل ۲ و ۳

۱۴ – N652 : درایور کویل ۱ و ۴

در شکل زیر هم می توانید قسمت های مختلف ECU ولئو J34 را مشاهده کنید .

۱ – V2540S : درایور کوئل ۱ و ۴

۲ – V2540S : درایور کوئل ۲ و ۳

۳ – TLE 6220 : درایور سوزن انژکتور ۱ و ۲ و ۳ و ۴

۴ – VND 10 : درایور گرم کن سنسور اکسیژن اول

۵ – VND 10 : درایور گرم کن سنسور اکسیژن دوم

۶ – JCI : درایور مربوط به دور موتور و ارتباط با دیاگ

۷ – TLE 7209 : درایور موتور دریچه گاز برقی

۸ – N/A

۹ – N/A

۱۰ – MICRO – ST10 F 273 : میکرو پردازنده اصلی آی سی که حافظه اصلی فلش نیز داخل آن می باشد .

۱۱ – ۹۵۱۶۰ : حافظه ایپرام ، مربوط به کد سوئیچ – کیلومتر – خطاها

۱۲ – TLE 4471 : رگولاتور برق ۵ ولت

۱۳ – NV041 : درایور مربوط به رله اصلی BM34

۱۴ – CRYSTAL : وظیفه کریستال تولید فرکانس برای میکرو می باشد .
