آی سی MC33291

آموزش تعمیرات ای سی یو – آی سی MC33291 : آی سی MC33291 هشت عدد سوییچ خروجی با اینترفیس I/O سریال میباشد استفاده شده در ECU SAGEM از تکنولوژی SMATRMOS با منطق CMOS, مدار آنالوگ bipolar/MOS  و DMOS POWER MOSFET درا ین آی سی استفاده شده است.

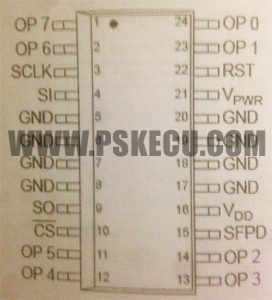

شماره پایه

نام پایه

وظیفه

۱,۲,۱۱,۱۲,۱۳,۱۴,۲۳,۲۴ OP7,OP6,OP5,OP4,OP3 ,OP2,OP1,OP0 درین MOSFET خروجی
۵,۶,۷,۸,۱۷,۱۸,۱۹,۲۰ GND زمین
۳ SCLK CLOCK سیستم
۴ SI ورودی سریال, با لبه پایین رونده SCLK اطلاعات را می خواند.
۹ SO خروجی سه حالته شیفت رجیستر
۱۰ CS انتخاب چیپ, هرگاه در منطق LOW قرار گیرد, اطلاعات می تواند از طریق پایه SO در MCU به SI در ۳۳۲۹۱ منتقل شود.
۱۵ SFPD در صورت شرایط اضافه جریان بیش از حد این پایه از قفل شدن خروجی جلوگیری می کند.
۱۶ VDD تغذیه منطقی
۲۱ VPWR تغذیه خروجی MOSFET
۲۲ RST ریست, در صورت LOW شدن این پایه, شیفت رجیستر SPI پاک می شود بنابراین تنظیم سوییچ های خروجی خاموش می گردد.



ویژگی ها آی سی :

  • رنج ولتاژ تغذیه ۵ – ۲۶٫۵V
  • امکان اینترفیس با یک میکروکنترلر با پروتکل ۸ بیتی SPI بالای ۳MHZ
  • خروجی یک آمپر با حداکثر TJ=150°C ,RDS(ON) = 1.6 هنگام سویچینگ القائی, ولتاژ خروجی تا ۵۳V محدود می شود.
  • جریان خواب حداکثر (IPWR) 25µA
  • جریان کاری IPP حداکثر ۴ma
  • رنج دمای کاری -۴۰ -۱۲۵°c

اطلاعات شرایط اضافه ولتاژ, اضافه دما و اضافه جریان وخاموش شدن خروجی از طریق خروجی پایه سریال (SO) ارسال   می شود. در صورتی که ولتاژ بین ۲۸ تا ۳۶ ولت شود, تمام خروجی ها با ریست شدن رجیستر SPI قفل می شوند و در صورت یک فرمان جدید SPI و برگشتن ولتاژ به زیر ۲۶,۵ ولت خروجی ها به حالت عادی بر می گردند تمام خروجی ها در اثر اضافه دمای بیش از حد خاموش می شوند. جریان اضافه از یک تا ۳ آمپر با تاخیر ۷۰ تا ۲۵۰ میکروثانیه با زمین شدن پایه SFPD قطع می شود. در صورتی که SFPD به ۵ ولت وصل باشد, تمام خروجی ها در یک محدوده جریان باقی می مانند.



مدار عملی آی سی MC33291 در SAGEM ECU :

آموزش تعمیرات ای سی یو - آی سی MC33291

آموزش تعمیرات ای سی یو – آی سی MC33291
