آموزش ای سی یو – آی سی M95160

آی سی M95160 یک EEPROM باس SPI سریال ۱۶ کیلو بیتی با CLOCK بسیار سریع است . ترتیب حافظه به صورت ۲۰۴۸ X 8bit می باشد .

آموزش ای سی یو - آی سی M95160

آموزش ای سی یو – آی سی M95160

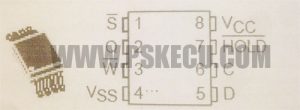

شرح پایه های آی سی :

 شماره پایه

نام پایه

وظیفه

۱

S

انتخاب چیپ

 ۲

Q

خروجی دیتای سریال

 ۳

 W

 حفاظت نوشتن

 ۴

 Vss

 زمین

 ۵

 D

 ورودی دیتای سریال

 ۶

 C

 CLOCK سریال

 ۷

 HOLD

 نگه دار دیتا

 ۸

 Vss

 ولتاژ تغذیه

ویژگی های آی سی :

  • قابل انطباق با اینترفیس سریال باس SPI ( مدهای SPI با CLOCK مثبت )

  • ولتاژ تغذیه ۴٫۵ تا ۵٫۵

  • رنج CLOCK تا ۱۰MHz

  • زمان نوشتن ۵ms

  • رجیستر حالت با حفاظت سخت افزاری

  • نوشتن بایت و صفحه ( تا ۳۲ بیت )

  • سیکل برنامه نویسی خود زمانی

  • حفاظت الکترواستاتیک ESD

  • بیش از یک میلیون سیکل پاک کردن / نوشتن

  • بیش از ۴۰ سال نگه داری دیتا

مدار عملی آی سی M95160 در SAGEM ECU

آموزش ای سی یو - آی سی M95160

آموزش ای سی یو – آی سی M95160
