آی سی M95160
آی سی M95160 یک EEPROM یا آی سی ایپرام باس SPI سریال ۱۶ کیلو بیتی با CLOCK بسیار سریع است . ترتیب حافظه به صورت ۲۰۴۸ X 8bit می باشد .
شرح پایه های آی سی M95160
| شماره پایه | نام پایه | وظیفه |
| ۱ | S | انتخاب چیپ |
| ۲ | Q | خروجی دیتای سریال |
| ۳ | W | حفاظت نوشتن |
| ۴ | Vss | زمین |
| ۵ | D | ورودی دیتای سریال |
| ۶ | C | CLOCK سریال |
| ۷ | HOLD | نگه دار دیتا |
| ۸ | Vss | ولتاژ تغذیه |
ویژگی های آی سی M95160
- قابل انطباق با اینترفیس سریال باس SPI ( مدهای SPI با CLOCK مثبت )
- ولتاژ تغذیه ۴٫۵ تا ۵٫۵
- رنج CLOCK تا ۱۰MHz
- زمان نوشتن ۵ms
- رجیستر حالت با حفاظت سخت افزاری
- نوشتن بایت و صفحه ( تا ۳۲ بیت )
- سیکل برنامه نویسی خود زمانی
- حفاظت الکترواستاتیک ESD
- بیش از یک میلیون سیکل پاک کردن / نوشتن
- بیش از ۴۰ سال نگه داری دیتا

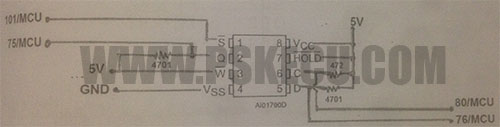

مدار عملی آی سی M95160 در SAGEM ECU
آموزش ای سی یو – آی سی M95160
