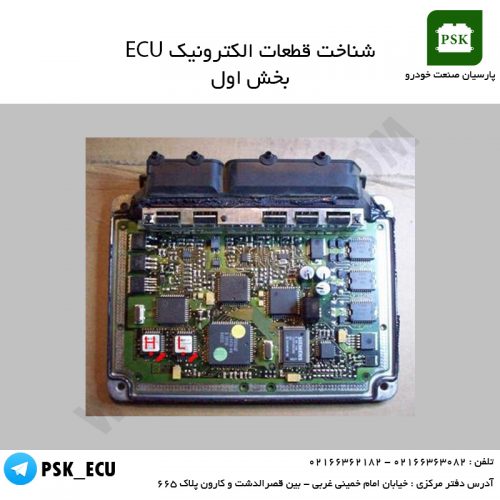

آموزش تعمیرات ecu : قطعات الکترونیک ecu


آموزش تعمیرات ecu – آموزش تعمیر ecu – تعمیرات ecu – دوره آموزش تعمیرات ecu خودرو


خازن ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

قطعات زرد رنگ خازن نام دارند که برخی از آنها جهت داشته و با مثبت و منفی مشخص شده اند و برخی دیگر جهت ندارند .

تست خازن : در صورت سوخت خازن مقدار مقاومتش صفر یا بی نهایت می شود .

نکته : در ecu مدل ولئو در صورتی که خازن بزرگ بسوزد چراغ چک روشن نمی شود .

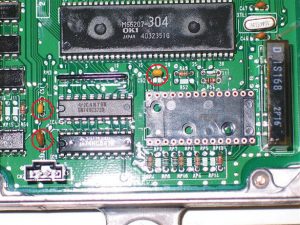

آموزش تعمیرات ecu - خازن در ecu

آموزش تعمیرات ecu – خازن در ecu


مقاومت ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

معمولا مقاومت های برد ecu سیاه رنگ هستند . بهتر است برای اندازه گیری مقاومت آنرا از روی برد بردارید .


دیود ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

معمولا جهت دیودها را با یک خط نشان می دهند برای تست دیود مولتی متر را بر روی مود تست دیود قرار دهید .

آموزش تعمیرات ecu - تست دیود با مولتی متر

آموزش تعمیرات ecu – تست دیود با مولتی متر


آموزش تعمیرات ecu – آموزش تعمیر ecu – تعمیرات ecu – دوره آموزش تعمیرات ecu خودرو


ترانزیستور ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

معمولا ترانزیستورهای ecu سه پایه هستند . همیشه قسمت پایین ترانزیستور خروجی است . زمان عمل کردن ترانزیستور پایه 2 و 3 به هم می چسبد .


رله دوبل ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

آموزش تعمیرات ecu - قطعات الکترونیکی ecu

آموزش تعمیرات ecu – قطعات الکترونیکی ecu

با باز شدن سوئیچ ، مثبت به CPB8 رسیده در نتیجه مدار مربوط به رله اصلی عمل کرده و پایه M1F2 منفی می شود رله اصلی عمل کرده و برق به پایه M1A4 می رسد و ecu شروع به کار می کند .

رله اول مستقل است و در صورت سوختن ecu رله اول با باز شدن سوئیچ عمل می کند . روش تست مدار به این صورت است که یک لامپ در مسیر M1F2 و CPB4 قرار می دهیم و از CPB4 به مثبت باطری می رویم و از منفی باطری به M1H4 در صورت سالم بودن مدار می بایست که لامپ روشن گردد .

پایه M2F3 به مدت 3 الی 5 ثانیه منفی به پایه 7 رله دوبل توسط L9823 و یا 33291 می فرستد در ecu ایموبلایزر دار پایه M2G1 به مدت 3 الی 5 ثانیه منفی به پایه 7 رله دوبل می فرستد .


آی سی رگولاتور 4471 ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

آموزش تعمیرات ecu - آی سی رگولاتور 4471

آموزش تعمیرات ecu – آی سی رگولاتور 4471

توجه شود که از روی برد پایه 9 و 14 رگولاتور به هم وصل هستند . پایه 9 و 10 رگولاتور نمی بایست که به یکدیگر راه دهند . برای تست ecu سوخته که چراغ چک ندارد ابتدا از پایه 9 رگولاتور شروع کنید . اگر مقاومت پایه 9 با بدنه ( منفی های ecu ) بالای 700 اهم باشد ، هیچ کدام از آی سی های برد نسوخته است اما اگر پایه 9 رگولاتور با بدنه صفر اهم باشد یعنی یکی از آی سی ها سوخته یا اینکه میکرو سوخته است .


آی سی انژکتور 6220 ( آموزش تعمیرات ecu : قطعات الکترونیک ecu ) :

آموزش تعمیرات ecu - آی سی انژکتور 6220

آموزش تعمیرات ecu – آی سی انژکتور 6220

اگر در تست عملگرها سوزن انژکتور کار نکند ولی در هنگام روشن کردن موتور کار نکند ایراد از برنامه ecu است .

در صورت خرابی این آی سی خروجی پایه های ecu برای هر کدام از انژکتورها دائم منفی می شود و یا اینکه ارتباط پایه های خروجی با پین های ecu قطع می گردد .

*** این آموزش ادامه دارد ***


در آموزشگاه تعمیرات ecu پارسیان صنعت خودرو شما با تمامی قطعات الکترونیک ecu ها آشنا می شوید و می توانید آنها را عیب یابی و در صورت نیاز تعمیر نمایید …
