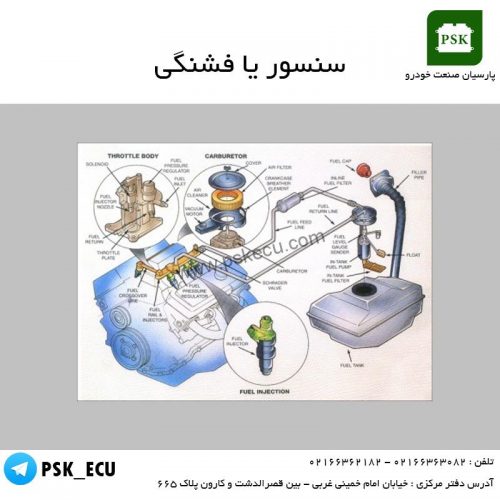

دوره آموزش تعمیرات ایسیو و مالتی پلکس : سنسور ، حسگر یا فشنگی ( مهره ، کپسول )

سنسور ها که از آنها اغلب با عنوان فشنگی یاد می شود عناصری هستند که می توانند به گونه ای یک تغییر حالت مکانیکی ، فشاری ، دمایی و یا شیمیایی را حس کرده و متناسب با آن عکس العملی را نشان دهند که برای ما از نظر الکتریکی قابل حس ، اندازه گیری و یا تصمیم گیری باشد . استفاده از سنسور در خودرو پژو یک نوع ترقی یا پیشرفت تکنولوژیکی نسبت به خودروهایی همچون پیکان معمولی است .


[ بخوانید : سنسور اکسیژن ]


تذکر : بنابراین مشاده می شود که سنسورهای خودروهای پژو ایران به طورکلی می توانند چهار خروجی متفاوت به شرح ذیل بدست دهد :

  • مقاومت متغیر

  • اتصال بدنه

  • پالس یا سیگنال الکتریکی

  • ولتاژ مستقیم DC


[ببینید : فیلم سنسور دور موتور ]


سنسور های موجود در خودرو پژو 206 ایران :

  1. فشنگی آب مربوط به آب موتور از نوع NTC با شماره نقشه 4005 یا 1220 . محل قرارگیری روی سیلندر به ترتیب با سوکت 3 پایه آبی رنگ و یا سوکت دو پایه سبز رنگ .

  2. سنسور اپراتور مربوط به دمای اپراتور کولر از نوع NTC با شماره نقشه 8006 . محل قرارگیری داخل هوزینگ بخاری زیر داشبورد قابل دسترسی از سمت راست با سوکت 2 پایه سفید رنگ .

  3. سنسور خطی کولر مربوط به فشار گاز با شماره نقشه 8007 . محل قراگیری روی لوله های کولر کنار رطوبت گیر با سوکت 3 پایه مشکی رنگ .

  4. فشنگ روغن مربوط به فشار روغن موتور با شماره نقشه 4110 . محل قرارگیری زیر فیلتر بنزین با سوکت 2 پایه خاکستری رنگ .

  5. سنسور سطح روغن ترمز با شماره نقشه 4410 . محل قرارگیری داخل ظرف روغن ترمز با سوکت 2 پایه قهوه ای رنگ .

  6. سنسور سطح روغن موتور با شماره نقشه 4100 . محل قرارگیری روی بلوک سیلندر بالای کارتل با سوکت 3 پایه سبز رنگ .

  7. سنسور درب جلو چپ ( میکروسوئیچ لای دری ) با شماره نقشه 6202 محل قرارگیری مسستر در محرک قفل مرکزی با سوکت 6 پایه قهوه ای رنگ .

  8. سنسور درب جلو راست ( میکروسوئیچ لای دری ) با شماره نقشه 6207 محل قرارگیری مسستر در محرک قفل مرکزی با سوکت 6 پایه قهوه ای رنگ .

  9. سنسور درب عقب چپ ( میکروسوئیچ لای دری ) با شماره نقشه 6212 محل قرارگیری مسستر در محرک قفل مرکزی با سوکت 5 پایه قهوه ای رنگ .

  10. سنسور درب عقب راست ( میکروسوئیچ لای دری ) با شماره نقشه 6217 محل قرارگیری مسستر در محرک قفل مرکزی با سوکت 5 پایه قهوه ای رنگ .

  11. فشنگی دنده عقب با شماره نقشه 2200 . محل قرارگیری روی گیربکس با سوکت 2 پایه خاکستری .

  12. سنسور دمای هوای ورودی از نوع NTC با شماره نقشه 1312 . محل قرارگیری روی منیفولد هوا با سوکت 4 پایه مشکی رنگ .

  13. سنسور فشار هوای ورودی با شماره نقشه 1312 . محل قرارگیری روی منیفولد هوا با سوکت 4 پایه مشکی رنگ .

  14. سنسور موقعیت دریچه گاز با شماره نقشه 1316 . محل قرارگیری روی هوزینگ دریچه گاز با سوکت 3 پایه مشکی رنگ .

  15. سنسور موقعیت پدال گاز با شماره نقشه 1261 . محل قرارگیری کنار موتور برف پاک کن با سوکت 4 پایه مشکی رنگ ( در خودروهای 206 با موتور TU5 و 1587cc )

  16. سنسور سرعت خودرو با شماره نقشه 1620 . محل قرارگیری روی دنده کیلومتر با سوکت 3 پایه سفید رنگ .

  17. سنسور دور موتور با شماره نقشه 1313 . محل قرارگیری گلدانی گیربکس و روی دنده های فلایویل با سوکت 3 پایه قهوه ای رنگ .

  18. سنسور باران با شماره نقشه 5001 . محل قرارگیری زیر شیشه جلو پایین آینه وسط با سوکت 4 پایه مشکی رنگ .

  19. سنسور ضربه با شماره نقشه 1120 . محل قرارگیری روی بدنه سیلندر با سوکت 2 پایه مشکی رنگ .

  20. سنسور اکسیژن UPSTREAM با شماره نقشه 1353 . محل قرارگیری روی منیفولد دود با سوکت 4 پایه سبز .

  21. سنسور اکسیژن DOWNSTREAM با شماره نقشه 1352 . ( در خودروهای 206 با موتور TU5 و 1587cc ) محل قرارگیری روی لوله اگزوز بعد از منبع اول با سوکت 4 پایه آبی رنگ .

  22. سنسور ترمز ABS با شماره نقشه 7000 ( در خودروهای ABS دار ) محل قرارگیری روی دنده پلوس سمت چپ جلو .

  23. سنسور ترمز ABS با شماره نقشه 7005 ( در خودروهای ABS دار ) محل قرارگیری روی دنده پلوس سمت راست جلو .

  24. سنسور ترمز ABS با شماره نقشه 7010 ( در خودروهای ABS دار ) محل قرارگیری روی دنده پلوس سمت چپ عقب .

  25. سنسور ترمز ABS با شماره نقشه 7015 ( در خودروهای ABS دار ) محل قرارگیری روی دنده پلوس راست عقب .

  26. سنسور ایترسی با شماره نقشه 1203 . محل قرارگیری در کلیه خودروهای 206 غیر مولتی پلکس ( غیر مالتی پلکس ) به صورت خارجی در کنار موتور برف پاک کن با سوکت 2 پایه مشکی رنگ و در 206 های مالتی پلکس مستتر در یونیت کیسه هوا با شماره نقشه 6570 واقع در کنسول وسط کنار دسته دنده با سوکت 34 پایه نارنجی رنگ .

  27. سنسور دمای خارج از خودرو با شماره نقشه 6415 . محل قرارگیری داخل قاب آینه سمت راست با سوکت 9 پایه سفید رنگ .

  28. سنسور دمای داخل خودرو با شماره نقشه 8030 . ( د رخودروهای واجد سیستم تهویه اتوماتیک ) محل قرارگیری زیر داشبورد سمت راست بالای جعبه داشبورد با سوکت 6 پایه مشکی رنگ .

  29. سنسور کیسه هوا با شماره نقشه 6570 . ( در داخل یونیت کیسه هوا در دو شکل سخت افزار و نرم افزاری به ترتیب در خودروهای غیر مالتی پلکس و مالتی پلکس ) محل قرارگیری در کنسول وسط کنار دسته دنده با سوکت 34 پایه نارنجی رنگ .

  30. سنسور 118 درجه با شماره نقشه 4020 . محل قرارگیری بغل بلوک سر سیلندر سمت گیربکس با سوکت 2 پایه آبی رنگ .

  31. سنسور فشار هیدرولیک فرمان با شماره نقشه 7113 . محل قرارگیری روی لوله های هیدرولیک با سوکت 2 پایه آبی رنگ .

  32. سنسور دمای روغن گیربکس اتوماتیک محل قرارگیری داخل و جزوی از گیربکس .

  33. سنسور فشار روغن گیربکس اتوماتیک محل قرارگیری داخل و جزوی از گیربکس .

  34. سنسور سرعت ورودی گیربکس اتوماتیک محل قرارگیری روی بدنه و جزوی از گیربکس .

  35. سنسور سرعت خروجی گیربکس اتوماتیک محل قرارگیری روی بدنه و جزوی از گیربکس .
