آموزش مالتی پلکس : رنگهای استاندارد در خودروهای پژو

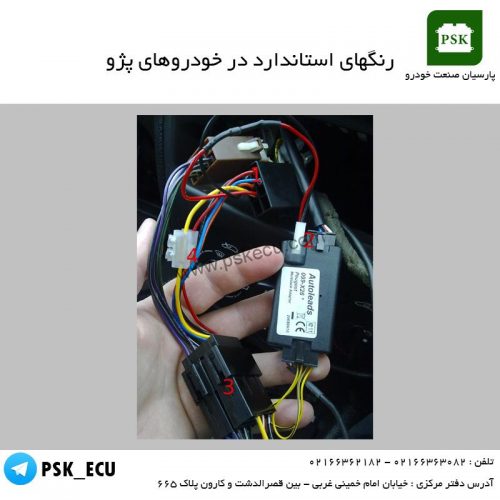

اصولا در هنگام برخورد با تکنولوژی الکترونیک هر خودرو پژو اولین چیزی که نظر ما را به خود جلب می کند دسته سیم ها و تعداد زیاد سیمهایی است که در خودرو قطعات مختلف را به یکدیگر متصل ساخته است . تعداد زیاد ، تنوع رنگ و جنس و طول موجب می شود تا در اولین برخورد دچار سر در گمی شویم . برای جلوگیری از این مورد بجای دنبال کردن سیمها سعی می کنیم تا از طریق سوکت های متصل به دسته سیمها سیستم را شناسایی ، تجزیه تحلیل و عیب یابی کنیم . برای این کار دو استاندارد خاص ” رنگ ” و ” تعداد پین سوکت ” را در نظر می گیریم . در خودرو پژو برای شناسایی عناصر و سوکت ها ، از رنگهای متفاوتی استفاده شده است که این رنگها در نقشه های استاندارد پژو دارای کدهای خاص استانداردی هستند که به شرح ذیل می باشند : رنگها بر مبنای نام فرانسه آنها کد گذاری شده اند .


آموزش مالتی پلکس : کد رنگها

رنگ

کد

نام فرانسه

سفید

BA

BLANC

 قرمز

RG

ROUGE

 آبی

BE

BLEU

 بنفش

VI

 VIOLENT

 قهوه ای

MR

MARRON

 نارنجی

OR

 ORANGE

 سبز

VE

 VERT

 زرد

JN

 JAUNE

 صورتی

RS

 ROSE

 سیاه

NR

 NOIR

 خاکستری

GR

 GRIS

 بژ

BG

 BEIGE

سوکت های نر و ماده دارای یک رنگ هستند . در نقشه ها معمولا رنگ سوکت و یا عنصر را در کنار آن می نویسند . معمولا در کنار رنگ یک عدد نیز نوشته شده است . این عدد نشان دهنده تعداد پایه های موجود در سوکت مربوطه است . به عنوان مثال اگر در کنار یک سوکت در نقشه عبارت 8V JN نوشته شده بود این بدین معناست که سوکت مورد نظر 8 پایه و زرد رنگ است و یا 9V BA بیانگر سوکت 9 پایه سفید رنگ است .

چند مثال در خودروهای پژو :

سوکت 2V BA سوکت کمپرسور کولر است . ( همه خودروهای ایران خودرو )

سوکت 4V GR سوکت کویل دوبل است ( پژو 206 )

سوکت 4V MR سوکت سوئیچ سه مرحله ای کولر است . ( خودروهای پژو 405 ، پارس و سمند )

سوکت 2V OR سوکت پیش کشنده های کمربند ایمنی است . ( پژو 206 )

سوکت 48V MR یکی از سوکتهای ECU سیستم انژکتور است . ( پژو 206 )
