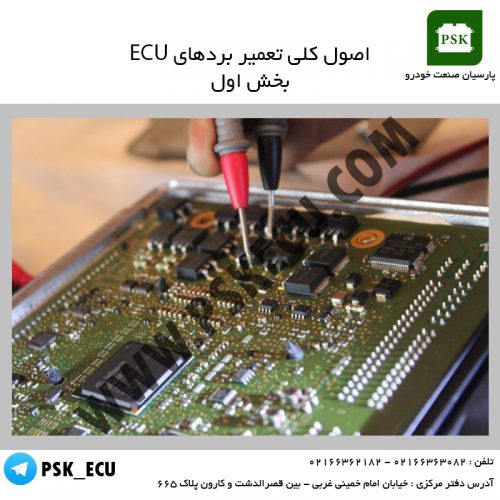

آموزش تعمیرات ecu : اصول کلی تعمیر بردهای ecu

ecu می تواند به دو علت کلی زیر دچار مشکل شود :

1 – مشکلات نرم افزار ، می توان گفت بیش از 90 درصد مشکلات ناشی از عملکرد ecu نرم افزاری است .

2 – مشکلات سخت افزاری ، به علت سوختن و یا اختلال در عملکرد بخش های سخت افزاری برد ecu کارکرد آن دچار مشکل می شود .

نکته : پالس هایی که ecu می فرستد و یا دریافت می کند 1/3 , 4/3 , 3/2  تا 5/4 ولت می باشند .

در مواردی مانند مشخص بودن ارور به عنوان مثال عملکرد یک سنسور و تعویض سنسور و حتی دسته سیم آن باز خطا رفع نمی شود . در چنین شرایطی می بایست به عملکرد صحیح ecu شک کرده و آن را مورد بررسی قرار دارد .

در صورتی که دیاگ خطایی را نشان ندهد اما عملکرد موتور به درستی انجام نگیرد باز هم می بایست که به صحت کارکرد ecu شک کرده و مورد بررسی قرار داد .


روش تعمیر ecu سوخته ای که چراغ چک ندارد ( آموزش تعمیرات ecu : اصول کلی تعمیر بردهای ecu ) :

رله اصلی ( فرمان ) عمل نمی کند . یعنی M1F2 توسط ecu منفی نمی شود . یعنی M1F2 توسط ecu منفی نمی شود .


علت منفی نشدن پایه M1F2 ایسیو ( آموزش تعمیرات ecu : اصول کلی تعمیر بردهای ecu ) :

الف ) ترانزیستور VND10 سوخته است در PL4 شماره ندارد و باید از برد دیگر استفاده کرد .

ب ) ارتباط کف ترانزیستور به پایه M1F2 قطع است که معمولا در PL4 یا ولئو قطع می شود . در صورت قطع بودن می توان با استفاده از یک سیم یکسره کرد .

ج ) یکی از قطعات مدار مربوطه سوخته است .


آموزش تعمیرات ecu – آموزش ecu – دوره آموزش تعمیرات ecu


ساژم – مقاومت ها یا برق سوئیچ ( CPB4 ) ( آموزش تعمیرات ecu : اصول کلی تعمیر بردهای ecu ) :

در صورتی که کف ترانزیستور منفی دائم باشد یعنی مدار پشت برد سوخته است . در این صورت می توان از یک رله کوچک جدای از برد پشت ecu استفاده کرد . با استفاده از برق CPB4 و منفی بدنه ecu این رله را طوری فعال کرد که با باز کردن سوئیچ یک منفی به M1F2 بفرستد .

در صورتیکه رله اصلی عمل نکند می توان با یک تکه سیم پایه 1و 2 داخل کانکتور رله دوبل را به هم وصل کرد .


رله پمپ بنزین ( رله قدرت ) عمل نمی کند ( آموزش تعمیرات ecu : اصول کلی تعمیر بردهای ecu ) :

یعنی پایه M1F3 منفی نمی شود .

ابتدا باید پایه 9 رگولاتور مقاومتش با بدنه ( منفی ecu ) تست شود و بالای 700 اهم را نشان دهد .

الف ) در صورتی که مقاومت بالای 700 اهم باشد آنگاه ارتباط پایه پمپ بنزین تا آی سی تست شود . سیم کشی بر روی برد انجام گیرد . آی سی فن 9832 یا 33291 تعویض گردد . میکرو یا همان آی سی مرکزی ( آی سی ساژم ) تعویض شود .

ب ) اگر مقاومت پایه 9 رگولاتور کمتر از 700 اهم باشد در آن صورت می بایست پایه مثبت 5 تغذیه تمامی آی سی های روی برد قطع شود تا مشخص گردد کدام آی سی اتصال کوتاه است ( آی سی های سوزن ، فن ، کویل ، ساژم ) یعنی با قطع پایه ی تغذیه 5 ولت آی سی مقاومت بین پایه 9 رگولاتور بالاتر از 700 اهم رسید آن آی سی سوخته است . راه دیگر استفاده از مدار زیر می باشد :

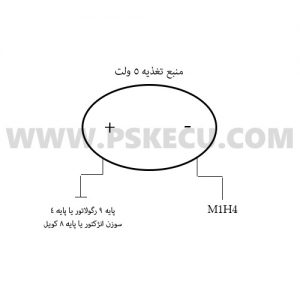

آموزش تعمیرات ecu - رله پمپ بنزین عمل نمی کند

آموزش تعمیرات ecu – رله پمپ بنزین عمل نمی کند

هر کدام از آی سی ها که داغ کرد آن آی سی سوخته است . در صورتی که میکرو یا همان آی سی مرکزی سوخته باشد می توان برای یک لحظه ولتاژ را 8 الی 12 ولت بالا برد و به مقدار ابتدایی برگرداند و با این کار ممکن است اتصالی بر طرف گردد .

از مدار زیر می توانید برای تست عملکرد ecu استفاده کنید .

آموزش تعمیرات ecu - سرله پمپ بنزین عمل نمی کند2

آموزش تعمیرات ecu – سرله پمپ بنزین عمل نمی کند2

لامپ را به M1F2 وصل کنید می بایست که لامپ به صورت دائم روشن شود ( رله اصلی ) به M1F3 وصل کنید با قطع و وصل منبع تغذیه می بایست که لامپ به مدت 3 الی 5 ثانیه روشن و سپس خاموش شود ( رله پمپ بنزین )

به CPC4 وصل کنید می بایست که لامپ روشن شود ( چراغ چک )
